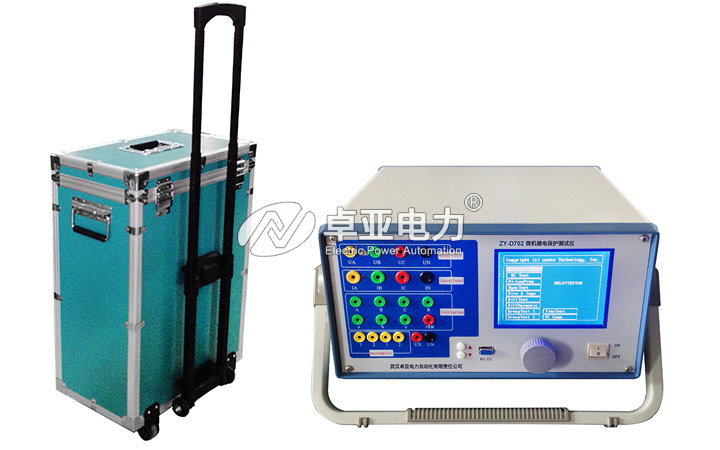

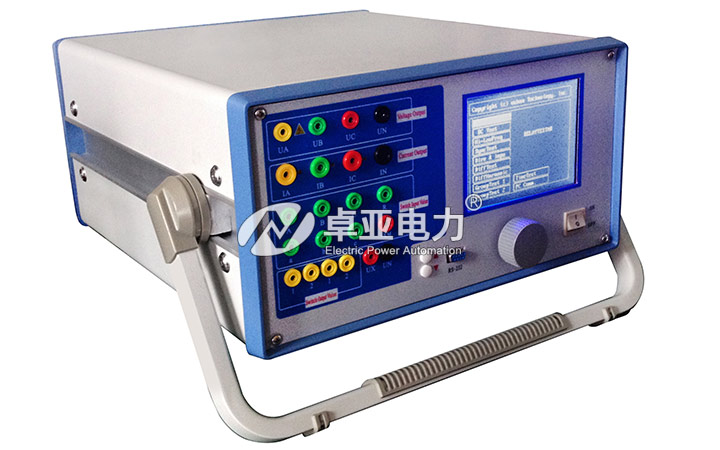

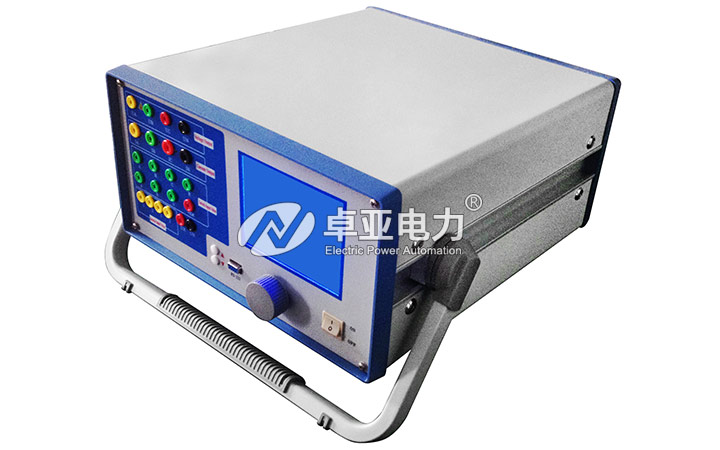

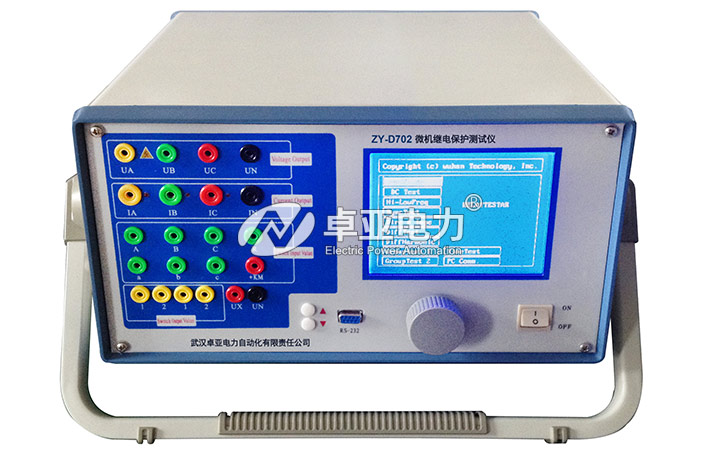

三相繼電保護測試儀
ZY-D702
卓亞電力承諾:網站所售本產品滿足電力標準GB7261-2008、DL/T995-2006、DL/T1153-2012,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!
產品簡介—— Product Description
ZY-D702三相繼電保護測試儀屬于單片機型繼電保護測試儀,設有7路開入和2對開出以及標準4相電壓3相電流輸出,開關量輸入電路可兼容空接點和0~250V電位接點,電位方式時,0~6V為合,11~250V為分,開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量,ZY-D702三相微機繼電保護測試儀采用高速數字控制處理器作為輸出核心,測量精度為0.5級,軟件上應用32位雙精度算法產生各相任意的高精度波形由于采用內部源獨立處理結構,結構緊湊,修正了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題,ZY-D702三相繼電保護測試儀是繼保工作者得心應手的好工具。
技術參數—— Parameters
以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062
輸出精度 | 0.5級 |
相電流輸出(有效值) | 0~40A |
三并電流輸出(有效值) | 0~120A |
相電流長時間允許工作值 | 10A |
相電流最大輸出功率 | 420VA |
三并電流最大輸出功率 | 900VA |
三并電流最大輸出時間 | 10s |
頻率范圍(基波) | 20~1000Hz |
諧波次數 | 1~20 次 |
輸出精度 | 0.5級 |
電流輸出 | 0~±10A / 每相,0~±30A / 三并 |
最大輸出負載電壓 | 20V |
輸出精度 | 0.5級 |
相電壓輸出(有效值) | 0~120V |
線電壓輸出(有效值) | 0~240V |
相電壓/線電壓輸出功率 | 80VA / 100VA |
頻率范圍(基波) | 20~1000Hz |
諧波次數 | 1~20次 |
輸出精度 | 0.5級 |
相電壓輸出幅值 | 0~±160V |
線電壓輸出幅值 | 0~±320V |
相電壓/線電壓輸出功率 | 70VA / 140VA |
開關量輸入 | 8路 | 空接點: 1~20mA,24V |
開關量輸出 | 4對 | 電位接點接入:"0":0~ +6V; "1":+11 V~ +250V,DC:220V/0.2A;AC:220V/0.5A |
時間測量 | 測量范圍:0.1ms ~ 9999s 、測量精度:0.1mS |
產品功能—— Features
2、單機操作方便:?jiǎn)螜C(jī)由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作,全部中文顯示。可完成現場大多數試驗檢定工作,可對各種繼電器及微機保護進行檢定,并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用,操作方便快捷
3、雙操作方式:聯接電腦運行通過Windows平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校驗工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,聯機打印報表等
4、軟件功能強大:可完成各種自動化程度高的大型復雜校驗工作,如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等
5、開關量接點豐富:ZY-D702為7路接點輸入和2對空接點輸出。輸入接點為空接點和0~250V電位接點兼容,可智能自動識別。輸入、輸出接點可根據用戶需要擴展
6、大屏幕LCD顯示屏:S型三相微機繼電保護測試儀采用320×240點陣大屏幕高分辨率圖形液晶顯示屏,全部操作過程均在顯示屏上設定,操作界面和試驗結果均漢化顯示,顯示直觀清晰
7、自我保護功能:S型三相微機繼電保護測試儀采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟啟動,和一定的故障自診斷及閉鎖功能
8、具有獨立專用直流電源輸出:裝置設有一路110V 及 220V專用可調直流電源輸出
9、性價比高:三相微機繼電保護測試儀屬于跨專業聯合設計產品,綜合了多專業的先進科技成果。兼具大型測試儀的性能,和小型測試儀的價位,S型三相微機繼電保護測試儀具有很高的性能價格比

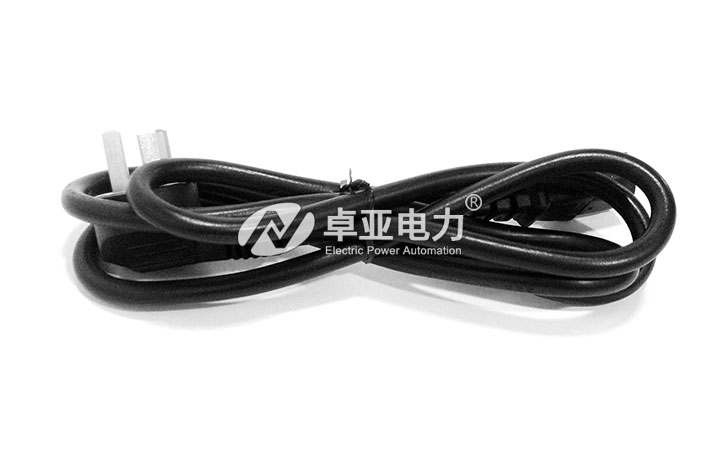

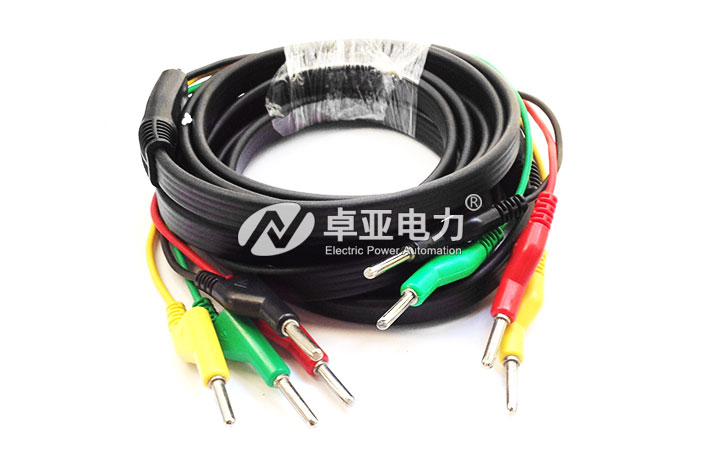

產品細節—— Picture
