當前位置:卓亞電力 » 電力預防性試驗 » 繼電保護測試儀 » 微機繼電保護測試儀 » 三相微機繼電保護測試儀
更新通知:

原型號ZY-L32現升級為型號ZY-C33便攜式三相繼電保護測試儀,新款繼電保護測試儀,屏幕更大,性能更穩定,重量更輕。歡迎咨詢。

2023-8-8

三相微機繼電保護測試儀

ZY-L32
產品咨詢與技術支持:
24小時銷售熱線:
三相微機繼電保護測試儀

卓亞電力承諾:網站所售本產品滿足電力標準GB7261-2008、DL/T995-2006、DL/T1153-2012,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!

產品簡介—— Product Description

ZY-L32微機繼電保護測試儀又稱三相微機繼電保護測試儀及三相微機繼電保護校驗儀,三相微機繼電保護測試儀是繼電保護專用電力測試儀。三相微機繼電保護測試儀具有4相電壓3相電流輸出,適用于各種類型繼電保護裝置試驗。三相微機繼電保護測試儀每相電壓可輸出120V,電流三并可輸出120A,第4相電壓Ux為多功能電壓項,可設為4種3U0或檢同期電壓,或任意某一電壓值的情況輸出。

ZY-L32三相微機繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上,廣泛聽取用戶意見,總結目前國內同類產品優缺點,充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。該三相微機繼電保護測試儀采用高性能工控機作為控制微機,直接運行Windows操作系統,裝置面板帶有6.4"TFT真彩色LCD顯示器、軌跡球和優化鍵盤,不用外接鼠標或鍵盤就可直接使用。裝置背板設有USB口、10-100M網口、串行通信口等,可方便地進行數據存取、數據通信和進行軟件升級等。該三相微機繼電保護測試儀在試驗的全過程及試驗結果均在LCD顯示屏上顯示,全套漢字化操作界面,清晰亮麗,直觀方便。操作控制由軌跡球和面板鍵盤進行。操作簡單方便,只需簡單的計算機知識,極易掌握。3相微機繼電保護測試儀是繼保測試工作者得心應手的好工具。

技術參數—— Parameters

以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062

交流電流輸出
輸出精度 ≤0.5A ±2mA、>0.5A 0.2%
相電流輸出(有效值) 0~40A
三并電流輸出(有效值) 0~120A
相電流長時間允許工作值 10A
相電流最大輸出功率 420VA
三并電流最大輸出功率 900VA
三并電流最大輸出時間 10s
頻率范圍(基波) 20~1000Hz
諧波次數 1~20 次
直流電流輸出
輸出精度 0.5級
電流輸出 0~±10A / 每相,0~20A / 兩相疊加
最大輸出負載電壓 20V
交流電壓輸出
輸出精度 0.2級
相電壓輸出(有效值) 0~120V
線電壓輸出(有效值) 0~240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍(基波) 20~1000Hz
諧波次數 1~20次
直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0~±160V
線電壓輸出幅值 0~±320V
相電壓/線電壓輸出功率 70VA / 140VA
開關量及時間測量
開關量輸入 10路 空接點: 1~20mA,24V
開關量輸出 8對 電位接點接入:"0":0~ +6V; "1":+11 V~ +250V,DC:220V/0.2A;AC:220V/0.5A
時間測量 測量范圍:0.1ms ~ 9999s 、測量精度:0.1mS

產品功能—— Features

1、電壓電流輸出靈活組合:三相微機繼電保護測試儀具有標準4相電壓3相電流輸出,可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V,電流三并可輸出120A,第4相電壓Ux為多功能電壓項,可設為4種3U0或檢同期電壓,或任意某一電壓值的情況輸出
2、操作方便:該三相微機繼電保護測試儀面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器,該三相微機繼電保護測試儀內置全中文Windows平臺操作軟件。開機即可使用,操作方便快捷
3、雙操作方式:除了單機操作外,三相微機繼電保護測試儀還可以外接筆記本電腦或臺式機進行操作,兩種方式功能完全一致,真正完整的雙操作模式
4、新型高保真線性功放:輸出端一直堅持采用高保真、高可靠性模塊式線性功放,而非開關型功放,性能卓越。不會對試驗現場產生高、中頻干擾,而且保證了從大電流到微小電流全程都波形平滑精度優良
5、高性能主機:該三相微機繼電保護測試儀輸出部分采用DSP控制,運算速度快,實時數字信號處理能力強,傳輸頻帶寬,控制高分辨率D/A轉換。輸出波形精度高,失真小線性好。采用了大量先進技術和精密元器件材料,并進行了專業化的結構設計,因而裝置體積小、重量輕、功能全、攜帶方便,開機即可工作,流動試驗非常方便
6、軟件功能強大:該三相微機繼電保護測試儀可完成各種自動化程度高的大型復雜校驗工作,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等
7、該微機繼電保護測試儀具有獨立專用直流電源輸出:裝置設有一路110V及220V專用可調直流電源輸出
8、接口完整:裝置面板上有自帶鍵盤和鼠標,能進行單機操作,也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作;還帶有兩個USB口和RS232口,可與計算機及其它外部設備通信
9、保護功能:散熱結構設計合理,硬件保護措施可靠完善,該微機繼電保護測試儀具有電源軟啟動功能,軟件對故障進行自診斷以及輸出閉鎖等功能
10、輕小型高集成單機和一體化結構:三相微機繼電保護測試儀采用了大量高科技精心設計的超輕小型結構,使得整機極其小巧輕便

圖片展示—— Photo

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

三相微機繼電保護測試儀

產品細節—— Picture

三相微機繼電保護測試儀 - 主機細節

三相微機繼電保護測試儀三相繼電保護測試儀 - 正面 三相微機繼電保護測試儀三相繼電保護測試儀 - 側面1 三相微機繼電保護測試儀三相繼電保護測試儀 - 側面2 三相微機繼電保護測試儀三相繼電保護測試儀 - 側面3

三相微機繼電保護測試儀三相繼電保護測試儀 - 側面4 三相微機繼電保護測試儀三相繼電保護測試儀 - 機箱 三相微機繼電保護測試儀三相繼電保護測試儀 - 細節、接線端子 三相微機繼電保護測試儀三相繼電保護測試儀 - 細節、金屬鍵盤

三相微機繼電保護測試儀三相繼電保護測試儀 - 軌跡球鼠標 三相微機繼電保護測試儀三相繼電保護測試儀 - 側面功能鍵 三相微機繼電保護測試儀三相繼電保護測試儀 - 可旋轉把手 三相微機繼電保護測試儀三相繼電保護測試儀 - 通信接口

三相微機繼電保護測試儀 - 屏幕截圖

三相微機繼電保護測試儀三相繼電保護測試儀 - 通用測試 三相微機繼電保護測試儀三相繼電保護測試儀 - 常規保護 三相微機繼電保護測試儀三相繼電保護測試儀 - 線路保護 三相微機繼電保護測試儀三相繼電保護測試儀 - 元件保護

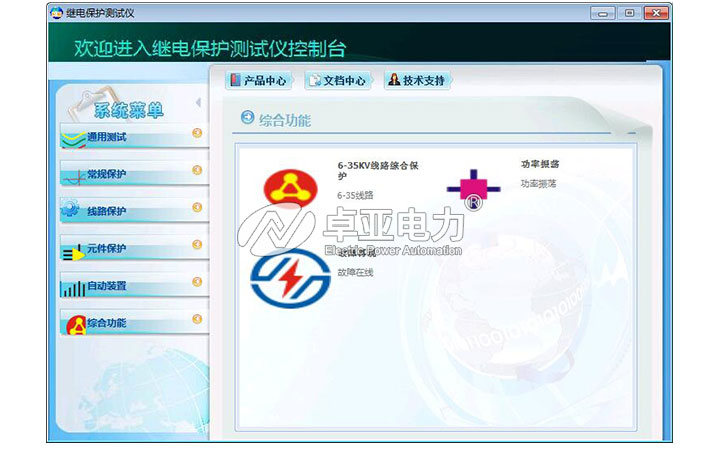

三相微機繼電保護測試儀三相繼電保護測試儀 - 自動裝置 三相微機繼電保護測試儀三相繼電保護測試儀 - 綜合功能 三相微機繼電保護測試儀三相繼電保護測試儀 - 綜合測試 三相微機繼電保護測試儀三相繼電保護測試儀 - 電流試驗

三相微機繼電保護測試儀 - 附件展示

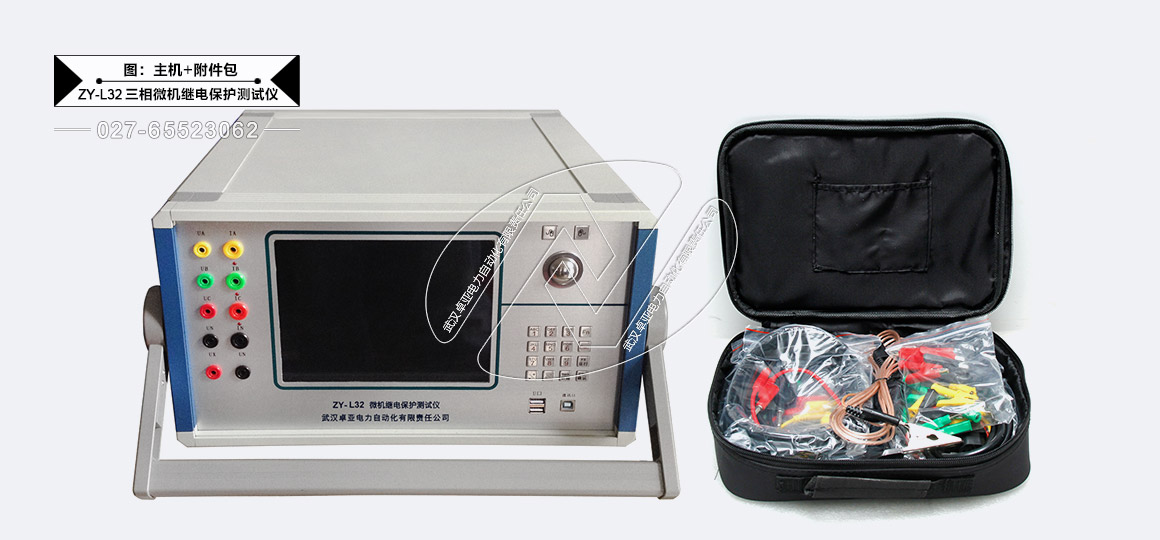

三相微機繼電保護測試儀三相繼電保護測試儀 - 附件包 三相微機繼電保護測試儀三相繼電保護測試儀 - 開關量線 三相微機繼電保護測試儀三相繼電保護測試儀 - 測試線夾、插頭 三相微機繼電保護測試儀三相繼電保護測試儀 - 電流、電壓線

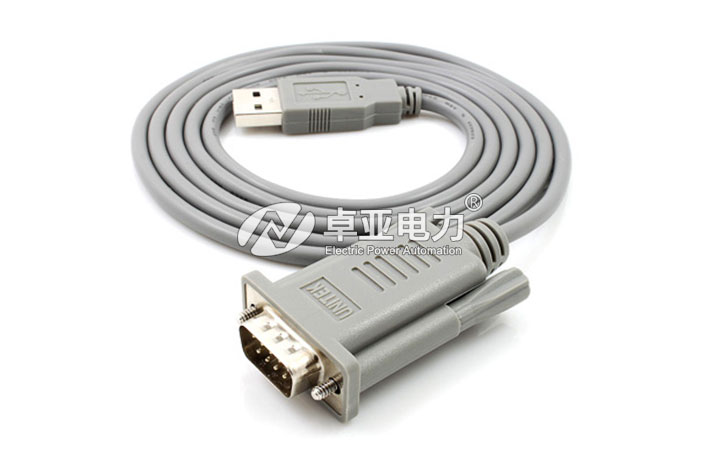

三相微機繼電保護測試儀三相繼電保護測試儀 - USB線 三相微機繼電保護測試儀三相繼電保護測試儀 - 保險管 三相微機繼電保護測試儀三相繼電保護測試儀 - 光盤 三相微機繼電保護測試儀三相繼電保護測試儀 - 電源線
