高性能工控機：六相微機繼電保護測試儀輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了六相微機繼電保護測試儀的精度。

操作系統：六相微機繼電保護測試儀內置高性能工控機，WindowsXP經典操作系統，軟件全中文界面（英文可定制）。系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。

內置軟件：開機即可自動啟動軟件，軟件具有自較準功能，多種試驗一鍵啟動，設置非常簡單，可完成各種自動化程度高的大型復雜繼電保護裝置校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據、顯示矢量圖、聯機打印報告等。

輸出功能：六相微機繼電保護測試儀具有標準6相電壓6相電流輸出，可進行各種組合輸出方便進行各種類型保護裝置試驗工作。可任意組合實現常規4相電壓3相電流型、6相電壓、6相電流以及12相輸出模式。

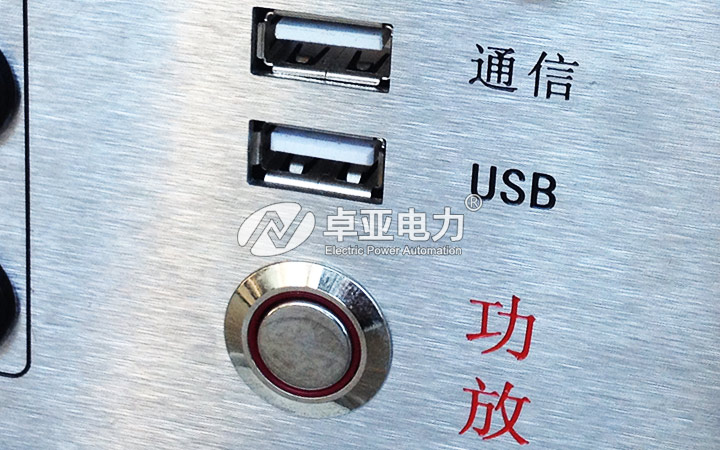

結構設計：整機采用工業級不銹鋼機箱，面板采用金屬拉絲設計，8.4寸彩色高清液晶顯示屏（分辨率800×600），工業級不銹鋼金屬鍵盤，高敏感觸摸鼠標（原設計：用戶反應軌跡球鼠標鍵盤因環境變化可能造成敏感度降低的問題，于2018年全部統一升級。），高效金屬接插件，六相微機繼電保護測試儀面板設有2個USB通信口，可方便地進行PC聯系、數據存取、數據通信和進行軟件升級，同時面板還具有一鍵功放及測試電流電壓指示燈。

一鍵功放：輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能穩定長久。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程波形平滑優良，既保證了小電流的精度，又保證了大電流的穩定。

聯機接口：通過USB與PC端軟件單機互聯協同工作，可與其它外部設備通信。六相微機繼電保護測試儀還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式。

同步試驗：具備GPS同步試驗功能。可內置GPS同步卡（選配）實現兩臺測試儀異地進行同步對調試驗。

電源功能：配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。也可作為標準電壓源。

保護功能：電源軟啟動，軟件對故障進行自診斷功能，輸出閉鎖功能，大風扇對流散熱結構，硬件多重保護。

其它優點：結構優化設計，裝置體積小、重量輕、功能全、攜帶方便，開機即可工作。
