當前位置:卓亞電力 » 電力預防性試驗 » 變壓器測試儀 » 變壓器短路阻抗測試儀

變壓器短路阻抗測試儀

YZK-20A
用于現場和試驗室條件下對110kV級及以上主變壓器進行低電壓短路阻抗測量
產品咨詢與技術支持:
24小時銷售熱線:
變壓器短路阻抗測試儀

卓亞電力承諾:網站所售本產品滿足電力標準DL/T1093-2008 國家電網[2000]589號15.2規定,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!

產品簡介—— Product Description

YZK-20A變壓器短路阻抗測試儀主要用于現場對110kV級及以上主變壓器進行低電壓短路阻抗測量,內部自帶可調電源輸出(電壓:0~250V電流:0~10A)。

滿足標準 滿足《DL/T1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》中規定的算法

國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定:"110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。"15.6 中規定:"變壓器在遭受近區突發短路后,應做低電壓短路阻抗測試或用頻響法測試繞組變形,并與原始記錄比較,判斷變壓器無故障后,方可投運。"低電壓短路阻抗測量是常規試驗項目中的基本項目,比較變壓器受到短路電流的沖擊前后測得的短路阻抗值,根據其變化大小,可以初步估計繞組變形程度。變壓器在短路電流沖擊后與最初測試的低電壓短路阻抗變化不應大于2%。

低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊,或變壓器在運輸和安裝時受到機械力撞擊后,檢查其繞組是否變形的最直接方法,它對于判斷變壓器能否投入運行具有重要的意義,也是判斷變壓器是否要求進行解體檢查的依據之一。

功能特點

1. 自帶可調電源輸出,無論單相、三相變壓器,只需一次接線,即可完成所有繞組對的測量。
2. 支持內部電源測試,同時還支持外部調壓器電源測試。
3. 采用鎖相環技術,同步采樣交流信號,測量數據準確。
4. 可測量電壓,電流,功率,頻率等。
5. 單機測量電壓、電流范圍寬,支持外接CT、PT進一步擴展測量范圍。
6. 內置不掉電存儲器,可長期存儲測量數據,自帶打印機。
6. 支持USB數據導出,同時支持USB程序更新。
6. 透反式大屏幕液晶,中文菜單及操作提示。

技術參數—— Parameters

以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062

型號 YZK-20A
名稱 變壓器短路阻抗測試儀
功能 變壓器短路阻抗測試儀內部自帶可調電源輸出,用于現場和試驗室條件下對110kV級及以上主變壓器進行低電壓短路阻抗測量
特點 自帶可調電源輸出,單相、三相變壓器一次接線自動測量。支持外部調壓器電源測試,支持外接CT、PT進一步擴展測量范圍。
其本參數
滿足標準滿足《DL/T1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》中規定的算法
輸出范圍(內部電源) 電壓:0~250V 電流:0~10A
測量范圍 電壓: AC 3V~300V 電流:AC 0.2A~20A
精度電壓:0.2級 電流: 0.2級
電源(擴展)支持內部電源測試、支持外部調壓器電源測試
測量范圍(擴展)單機測量電壓、電流范圍寬,支持外接CT、PT進一步擴展測量范圍。
功率COSφ>0.1: 0.5級;COSφ ≤ 0.1:1.0級
阻抗COSφ>0.1: 0.5級; COSφ ≤ 0.1:1.0級
數據存儲不掉電存儲器,或可長期存儲測量數據
數據打印高速微型打印
數據導出USB
顯示屏幕透反式大屏幕液晶、中文菜單
通訊接口RS232
工作電源AC 220V±10﹪ 50Hz±1Hz
工作環境溫度: -10℃~50℃,濕度:0- 80%RH
尺寸與重量360mm×220mm×150mm,5kg

產品功能—— Features

—— 更多功能詳見《YZK-20A 變壓器短路阻抗測試儀說明書》。

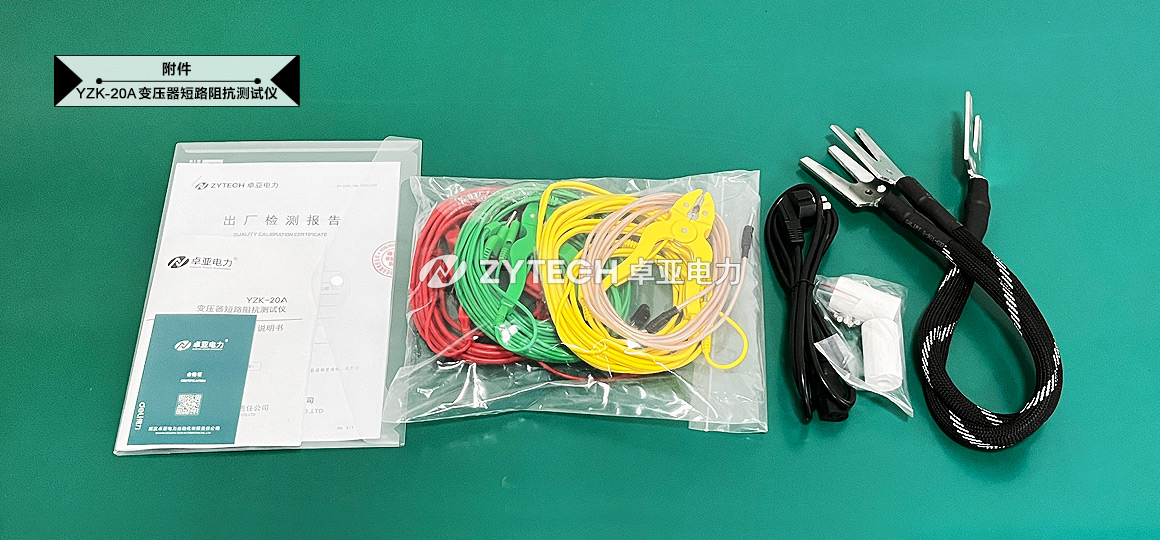

圖片展示—— Photo

變壓器短路阻抗測試儀

變壓器短路阻抗測試儀

變壓器短路阻抗測試儀

變壓器短路阻抗測試儀

變壓器短路阻抗測試儀

變壓器短路阻抗測試儀

產品細節—— Picture

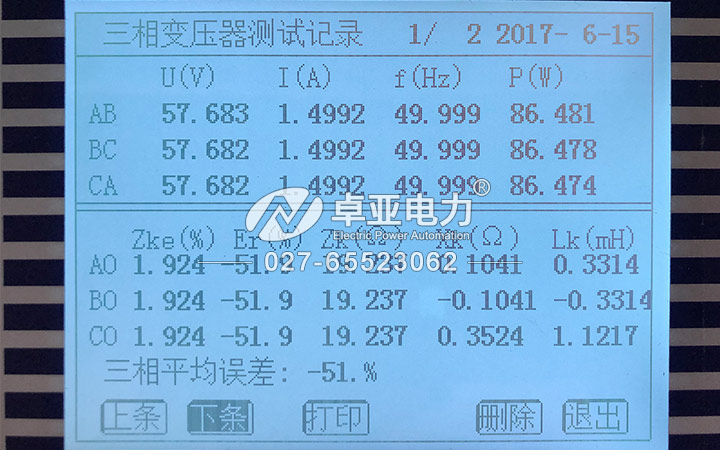

變壓器短路阻抗測試儀 - 屏幕

變壓器短路阻抗測試儀變壓器短路阻抗測試儀 - 關機屏幕(1) 變壓器短路阻抗測試儀變壓器短路阻抗測試儀 - 開關屏幕(3) 變壓器短路阻抗測試儀變壓器短路阻抗測試儀 - 屏幕(2) 變壓器短路阻抗測試儀變壓器短路阻抗測試儀 - 屏幕(4)
