10KV絕緣電阻測試儀
YMG-10KV10KV絕緣電阻測試儀,武漢卓亞電力自動化有限責任公司是10KV絕緣電阻測試儀廠家,10KV(10000V)絕緣電阻測試儀用于絕緣電阻的測試及各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻測試,10KV絕緣電阻測試儀又稱10KV高壓絕緣電阻測試儀、高壓絕緣電阻測試儀、10KV絕緣電阻測量?jī)x ……

卓亞電力承諾:網站所售本產品滿足電力標準DL/T 845.1 - 2004,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!
產品簡介—— Product Description
YMG-10kV高壓絕緣電阻測試儀(10000V絕緣電阻測試儀),10kV絕緣電阻測試儀用于變壓器、電機、電纜、電器設備及測量各種絕緣材料的絕緣電阻值。
10kV高壓絕緣電阻測試儀、10kV絕緣電阻測試儀、10000V絕緣電阻測試儀、智能絕緣電阻測試儀
10kV絕緣電阻測試儀共6個電壓輸出檔250V、500V、1.0kV、2.5kV、5.0kV、10.0kV。可設備多項測量時間,各檔高電壓同時可以從零開始連續調節。其短路電流約5mA。自動測量R15、R60、R600(周期性蜂鳴),自動計算吸收比、極化指數。自動測量環境溫度與濕度,自動計錄每次測試的日期與時間。絕緣電阻測量最大范圍為0 -10TΩ,并自動切換量程。
10kV絕緣電阻測試儀采用單片機電路控制,大屏幕液晶LCD點陣顯示,測量范圍大,輸出功率大,輸出電壓等級多等優點。10kV絕緣電阻測試儀抗干擾能力強,帶載能力強,適合在強電磁干擾環境中測量。廣泛應用于電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門。
功能
1- 六檔電壓(自動切換量程):250V、500V、1000V、2500V(2.5kV)、5000V(5kV)、10000V(10kV)
2- 電阻量程:0 - 10TΩ(10000Ω)
3- 短路電流:5mA
4- PI和DAR:自動測量R15、R60、R600,自動計算吸收比及極化指數
5- 環境測量:溫度與濕度
6- 測量時間:可設置
7- 測量提示:周期性蜂鳴
8- 數據通訊:RS232串行接口,能與計算機數據通信
9- 高壓泄放:自動停止高壓輸出,自動泄放高壓
10- 數據保存:能掉電保存100組測量結果
11- 直流供電:12V鋰電池,電池充滿使用20小時以上
技術參數—— Parameters
以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062
產品型號 | YMG-10kV | ||||
產品名稱 | 10kV絕緣電阻測試儀、10000V絕緣電阻測試儀、10kV高壓絕緣電阻測試儀 | ||||
測試電壓 | 250V、500V、1.0kV、2.5kV、5.0kV、10.0kV(誤差:± 5%rdg + 1d ) | ||||
測量范圍 | 0.1MΩ - 10TΩ | ||||
電壓檔位 | 六檔 | ||||
短路電流 | 5mA | ||||
吸收比、極化指數 | 自動計算 | ||||
顯示方式 | 液晶LCD點陣顯示 | ||||
數據通訊 | RS232串行接口,能與計算機數據通信 | ||||
數據保存 | 掉電保存100組數據 | ||||
測試電壓(V) | 測量范圍 | 測量誤差 | 測試電壓(V) | 測量范圍 | 測量誤差 |
250V | 0.1M-10G | ±( 5%rdg+ 1d ) | 2500V | 0.1M-100G | ±( 5%rdg+ 1d ) |
10G-100G | ±( 10%rdg+ 1d ) | 100G-1T | ±( 10%rdg+ 1d ) | ||
100G-500G | ±( 20%rdg+ 1d ) | 1T-5T | ±( 20%rdg+ 1d ) | ||
500V | 0.1M-20G | ±( 5%rdg+ 1d ) | 5000V | 0.1M-100G | ±( 5%rdg+ 1d ) |
20G-200G | ±( 10%rdg+ 1d ) | 100G-1T | ±( 10%rdg+ 1d ) | ||
200G-1T | ±( 20%rdg+ 1d ) | 1T-10T | ±( 20%rdg+ 1d ) | ||
1000V | 0.1M-40G | ±( 5%rdg+ 1d ) | 10000V | 0.1M-100G | ±( 5%rdg+ 1d ) |
40G-0.4T | ±( 10%rdg+ 1d ) | 100G-10T | ±( 20%rdg+ 1d ) | ||
0.4T-2T | ±( 20%rdg+ 1d ) | ||||
溫度測量誤差 | ≤±0.5℃ | ||||
濕度測量誤差 | ≤±2%RH | ||||
供電電源 | 12V 鋰電池,電池充滿使用20小時以上 | ||||
絕緣電阻 | > 500 MΩ(測試線與機殼間) | ||||
耐壓 | AC 10kV、50Hz、1min(測試線與機殼間) | ||||
工作環境 | 溫度:-20℃~+ 50℃ 濕度: ≤80%RH | ||||
尺寸重量 | 320×280×140(H)(mm)、4kg |
產品功能—— Features
圖片展示—— Photo
10kv絕緣電阻測試儀-主機及配件包
10kv絕緣電阻測試儀-面板
10kv絕緣電阻測試儀-面板正面
10kv絕緣電阻測試儀-顯示屏
10kv絕緣電阻測試儀-面板細節(電源)
10kv絕緣電阻測試儀-面板細節(高壓接線端子)
10kv絕緣電阻測試儀-主機箱及配件包

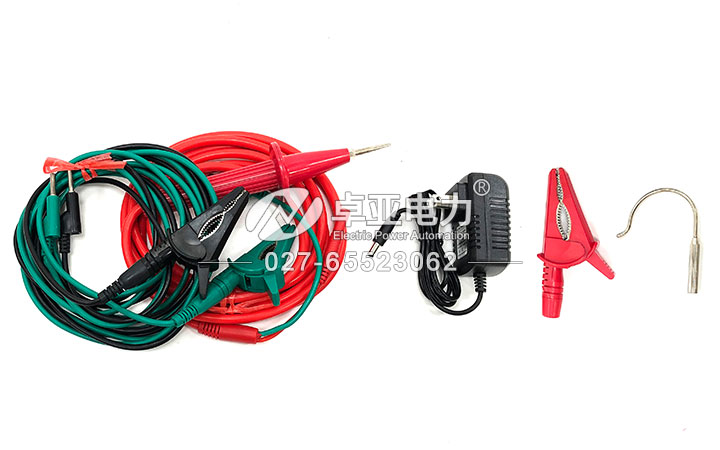

10kv絕緣電阻測試儀-配件
產品細節—— Picture
絕緣電阻測試儀(兆歐表)量程選擇
型號 | 名稱 | 測試電壓范圍 | 檔位 | 絕緣電阻測量范圍 | 短路電流 | 吸收比、極化指數 | 說明 |
YMG2500 | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V | 五檔電壓 | 0.01MΩ~200GΩ | ≥2mA | 有 | 液晶屏、手持式 |
YMG5000 | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V | |||||
YMG5000VS | 高壓絕緣電阻測試儀 | 250/500V/1000V/2500V/5000V | 0.01MΩ~5TΩ(自動放電) | ≥5mA | |||
YMG5000T | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V/5000V | 六檔電壓 |
0.01MΩ~1000GΩ | ≥5mA | 有 | 液晶屏、臺式 |
YMG-10kV | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V/10KV | 固定六檔電壓 + 電壓可微調 |
0.01MΩ~10TΩ(10000GΩ) | |||
GM-20kV | 可調高壓數字兆歐表 | 0.1、0.25、0.5、1、2.5、5(kV) | 0.01MΩ~2000GΩ | ≥10mA | 有 | 數字表頭、臺式 | |
GM-15kV | 可調高壓數字兆歐表 | 0.25、0.5、1、2.5、5、10(kV) | |||||
GM-10kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、15(kV) | |||||
GM-5kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、20(kV) | |||||
YMG2670 | 數字兆歐表 | 100V/250V/500V/1000V | 手動四檔 | 0~19990MΩ(20GΩ) | >1.6mA | —— | 數字表頭、臺式 |
YMG2671 | 高壓兆歐表 | 500V/1000V/2000V/2500V | |||||
YMG2672 | 電子兆歐表 | 500V/1000V/2500V/5000V | |||||
YMG2678 | 水內冷發電機絕緣測試儀 | 2.5KV | —— | 5MΩ~10000MΩ | ≥3mA | 有 | 數字表頭、臺式 |
試驗技術
相關產品
YMG-10KV型10KV絕緣電阻測試儀說明書中詳細介紹了10KV絕緣電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式:PDF
YMG-10KV 10KV絕緣電阻測試儀說明書
