絕緣子灰密測試儀
YHM-H
卓亞電力承諾：網站所售本產品滿足電力標準GB/T26218.1-2010，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YHM-H絕緣子灰密測試儀通過測量絕緣子灰密度值，可以有效判斷出被測絕緣子的污穢是否影響絕緣子正常運行。
別名：絕緣子灰密測試儀、灰密測試儀、絕緣子灰密度測試儀、絕緣子污垢等級測試儀、絕緣子污垢測試儀、高精度的絕緣子灰密測試儀
標準：絕緣子灰密測試儀是武漢卓亞電力自動化有限責任公司研發部根據我國電網防污閃工作的需要，配合電網污穢等級劃分的新標準而研發的"灰密"成套測量裝置。絕緣子灰密測試儀符合GB/T 16434—2004《污穢條件下高壓絕緣子的選擇和尺寸確定第1部分：定義、信息和一般原則》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和國家電網公司Q/GDW 152—2006《高壓架空線路和變電站環境污區分級及外絕緣選擇標準》規定的要求。
組成：絕緣子灰密測試儀包含快速過濾裝置、精密電子天平、鼓風恒溫干燥箱及測量附件等部分組成。
絕緣子灰密測量步驟：準備、溶解、過濾、干燥、稱重、計算
絕緣子污穢測量片數位置的選擇關系
絕緣子的選擇：帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。注意：每次只測量一片絕緣子，最后用三片的測量結果計算平均值，同時，為避免污穢損失，拆卸和搬運絕緣子時操作者不應接觸絕緣子的絕緣表面。
普通盤形絕緣子現場污穢度與等值鹽密/灰密的關系
注1：E1～E7對應表中的7種典型污穢示例，a-b、b-c、c-d、d-e為各級污區的分界線；三條直線分別為灰密鹽密比值為10:1、5:1、2:1的等灰鹽比線。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YHM-H |
| 名稱 | 絕緣子灰密測試儀 |
| 功能 | 絕緣子灰密測試儀通過測量絕緣子灰密度度值，可以有效判斷出被測絕緣子的污穢是否影響絕緣子正常運行。 |
| 計算 | 絕緣子表面附灰密度計算公式：NSDD = 1000（Ms-Mf）/S。 |
| —— 【 NSDD 】單位： mg / cm2 | |
| —— 【 Ms 】單位：g，濾紙和灰稱重的總質量 | |
| —— 【 Mf 】 單位：g，過濾前，濾紙和擦拭用紗巾質量 | |
| —— 【 S 】 單位：cm2，絕緣子表面積 |

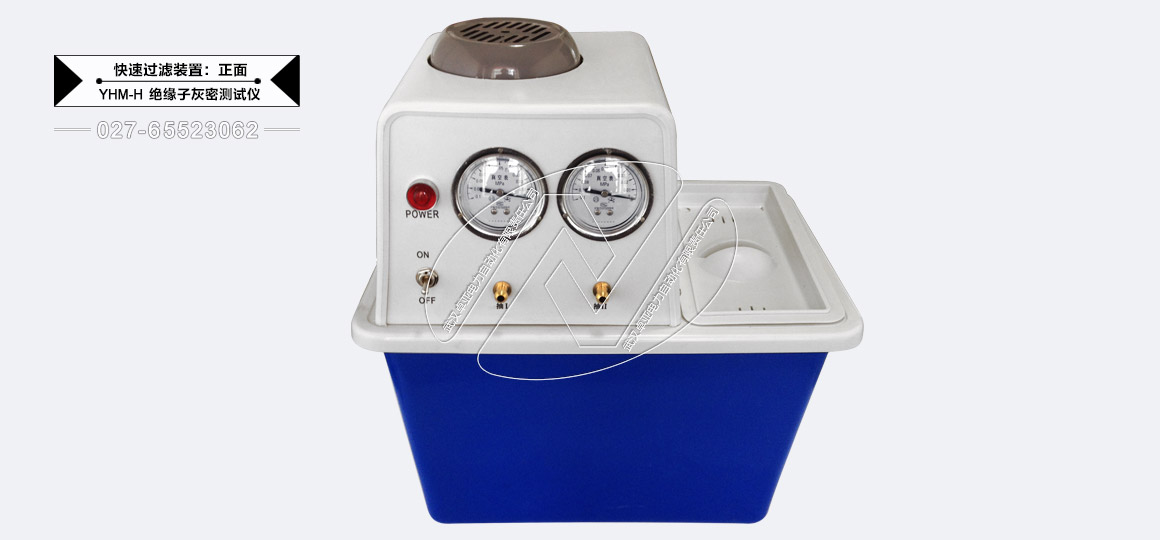

| （A）過濾加速裝置 | （B）鼓風干燥裝置 | （C）精密電子天平 |
| 真空度：- 0.098MPa（循環水溫度 0～25℃） | 控溫范圍：室溫 +10℃ ～ 250℃ | 天平稱量：0 - 200g |
| 抽濾流量（泵排量）：60L/Min | 溫度分辨率：1℃ | 精度：0.1mg |
| 抽濾單頭抽氣量：10L/min | 測量精度：±1% FS | 位數：000.0000g |
| 抽濾抽氣頭：2個 | 波動度與均勻度：±1℃ | 屏幕：藍色背光LCD液晶屏(120x55)mm |
| 電機功率：180W | 冷端補償誤差：±2℃（0～50℃） | 校準：外部校準 |
| 水箱容積：15L | 控制方式：PID控制 | 操作：按鍵 |
| 噪音：< 45分貝 | 工作室尺寸：340×320×320（mm3） | 功能：開關機、置零、設置、打印、存儲、查閱、校準 |
| 揚程：8米 | 工作環境：溫度：0～50℃，濕度：30～85%RH | 水準器：手動調節水泡致中心點 |
| 工作電源：AC 220V±10%、50HZ | 工作電源：AC 220V±10%、50HZ | 工作電源：DC 12V（充電器） |
| 尺寸與重量：400×285×420（mm3），約15kg | 尺寸與重量：620×530×490（mm3），約20kg | 尺寸與重量：350×215×340（mm3），約7.5kg |
產品功能—— Features
圖片展示—— Photo
產品細節—— Picture
標準配件—— Accessories
說明：標準配(附)件，僅供參考，具體附件以說明書為準。
