電纜識別儀 — （10kV電纜、35kV電纜）
YDS-P / YDS-P10
卓亞電力承諾：網站所售本產品滿足電力標準DL/T409-2005，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
電纜識別儀用于10kV、35kV高壓電纜架設、遷移、維護以及故障處理中用來判別多根電纜（一束電纜）中欲尋找的一根特定的電纜，避免誤操作帶電的高壓電纜而引發嚴重事故。電纜識別儀可識別帶電電纜或不帶電電纜。通過對電纜的標識，也可判斷高壓電纜是否帶電。
別名：電纜識別儀、10kV電纜識別儀、35kV電纜識別儀、高壓電纜識別儀、帶電電纜識別儀、高壓電纜識別儀、10kV帶電電纜識別儀、35kV帶電電纜識別儀
組成：電纜識別儀主要由高頻交流信號發射機（發射電流鉗）、多功能高頻信號接收機（接收柔性電流鉗）兩部分組成。
電纜識別儀可測量10kv高壓電纜及35kv高壓電纜，（說明：電纜識別儀發射機可鉗Φ120mm以下高壓電纜，電纜識別儀接收機可鉗Φ200mm以下高壓電纜）可針對帶電及停電中的高壓電纜進行有效識別，如已知出線端點，可判斷10kv及35kv高壓電纜是否帶電。并具有測量交流電流5000A(50Hz/60Hz)、交流電壓600V(50Hz/60Hz)，電流頻率45Hz～70Hz的功能，滿足現場對電纜電流電壓快速測量。設計采用了PSK技術，結合精準算法，快速有效的識別現場多根電纜中的目標電纜，YDS-P帶電電纜識別儀由武漢卓亞電力公司研發制造于2018年，經過多次改良，識別精度非常高，上市以來，深受用戶好評。
特別提醒：有電，危險！必須由經培訓并取得授權資格的人員操作電纜帶電識別儀，操作者必須嚴格遵守安全規則，否則有電擊的危險，造成人身傷害或設備損壞。同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。
五大功能優勢
1、帶電電纜識別，從多根電纜中準確識別出其中某一根目標電纜，并判斷高壓電纜是否帶電
2、停電電纜識別，從多根電纜中準確識別出其中某一根目標電纜
3、交流電流測試，可測交流電流量程為 AC 0.00A～5000A(50Hz/60Hz)
4、交流電壓測試，可測試電壓量程為 AC 0.00V～600V(50Hz/60Hz)
5、電流頻率測試，可測電流頻率 45Hz～70Hz
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | 試驗頻率 | 單次標定數量 | 鉗口尺寸 | 功能 | 判斷方法 |
| YDS-P | 625Hz、1562Hz、2500Hz、10KHz（帶電識別時） | 1次1根 | φ105mm | 帶電電纜 + 停電電纜 | 信號強度與信號方向 |
| YDS-P10 | 625Hz、1562Hz、2500Hz、10KHz（帶電識別時） | 1次10根 | φ105mm | 帶電電纜 + 停電電纜 | |
| YDS-H | 815Hz、8000Hz、33KHz、83KHz、50Hz（帶電識別時） | 1次1根 | φ120mm | 帶電電纜識別 |
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | \ |
| 環境濕渡 | 40%～60% | ＜80% | \ |
| 被測電壓電流頻率 | 50Hz±1Hz | 45Hz~70Hz | 測試電壓電流時 |
| 接收機工作電壓 | 7.4V±0.5V | 7.4V±1V | \ |
| 發射機工作電壓 | 11.1V±0.5V | 11.1V±1.5V | \ |
| 外電場、磁場 | 應避免 | ||
| 被測電纜位置 | 被測電纜處于柔性電流鉗的近似幾何中心位置 | ||
| 發射機功能 | 發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 |
| 輸出方式 | 帶電識別時卡鉗耦合；停電識別時直連輸出 |
| 發射頻率 | 625Hz、1562Hz、2500Hz、10KHz（帶電識別時） |
| 脈沖電壓 | 500V（停電識別時） |
| 脈沖電流 | 最大5A |
| 脈沖寬度 | 2ms |
| 測試線長 | 3米，帶鱷魚夾，紅黑各1條 |
| 發射鉗內徑及線長 | φ120mm，2m |
| 顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
| LCD尺寸 | 長寬128mm×75mm；顯示域124mm×67mm |
| 背光控制 | 有 |
| 電源 | 11.1V大容量可充鋰電池，充滿電連續工作約8小時 |
| 電池電量 | 當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機 |
| 質量 | 發射機2.5kg；發射鉗1.08kg；總質量4.4kg（含接收機） |
| 發射鉗尺寸 | 300mm×175mm×50mm |
| 發射機尺寸 | 320mm×275mm×145mm |
| 參考安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |
| 功能 | 帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
| 電源 | 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 |
| 額定電流 | 約300mA max |
| 顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
| 信號標定 | 有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一 |
| 標定好后不能改變測試頻率和放大倍數，否則要重新標定；測試不同的電纜都需要重新標定 | |
| 方向識別 | 有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 |
| 電纜識別成功 | 綠色打鉤圖標指示（√） |
| 非目標電纜 | 紅橙色打叉圖標指示（×） |
| 接收機尺寸 | 長寬厚207mm×101mm×45mm |
| 柔性電流鉗 | 長約630mm，線徑6 mm或12.5mm |
| 線圈內徑 | φ200mm（可以根據需要定制更大口徑） |
| 引線長度 | 柔性電流鉗引線長度：2m |
| 電壓測試線 | 長1m (紅黑各1條) |
| 檢測范圍 | 停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電阻為10kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜電阻決定) |
| 帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里，主要由接地電阻與線纜電阻決定) | |
| 量程 | 交流電壓： 0.00V～600V(50Hz/60Hz) |
| 交流電流： 0.00A～5000A(50Hz/60Hz) | |
| 電流頻率： 45Hz~70Hz | |
| 精度 | 交流電壓：±2%±3dgt |
| 交流電流：±2%±3dgt | |
| 電流頻率：±2%±3dgt | |
| 識別信號 | 彩色信號幅度和數字顯示 |
| 增益調節 | 測試界面下，按左右箭頭鍵調節信號放大倍數，信號幅度條處于10~100處最佳 |
| 背光控制 | 有 |
| 充電器及接口 | 9V DC充電器，USB充電接口 |
| 接收機質量 | 電流鉗172g；接收機370g(帶電池) |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
產品功能—— Features
2、由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成
3、內置大功能率可充鋰電池，自動阻抗匹配，全自動保護
4、采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz
5、同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz
6、可識別Φ200mm以下的高壓電纜，不必斷開被測線路，非接觸測量，安全快速
圖片展示—— Photo
產品細節—— Picture

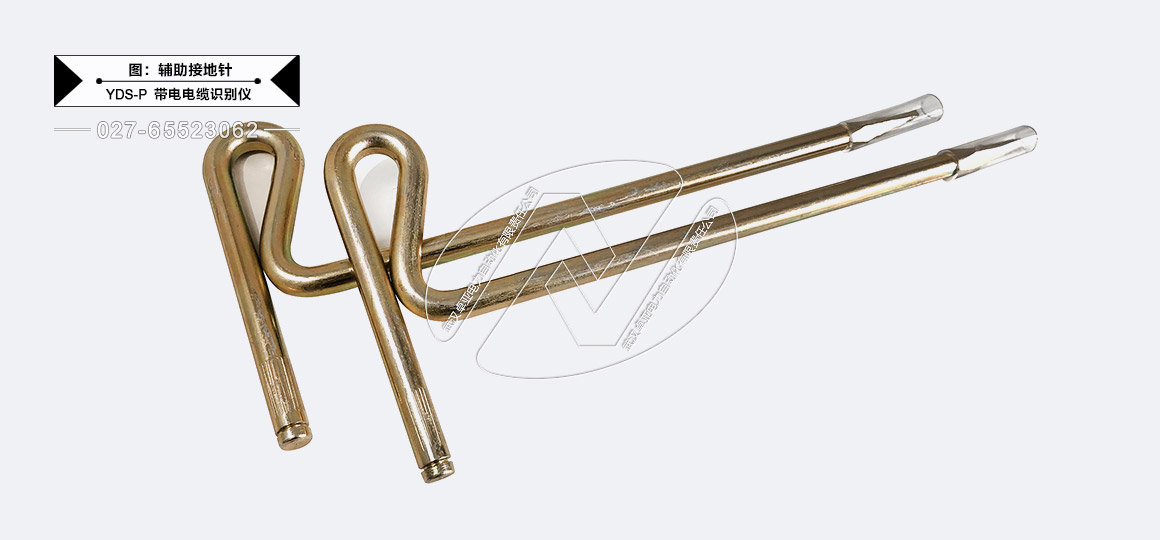

組成部件

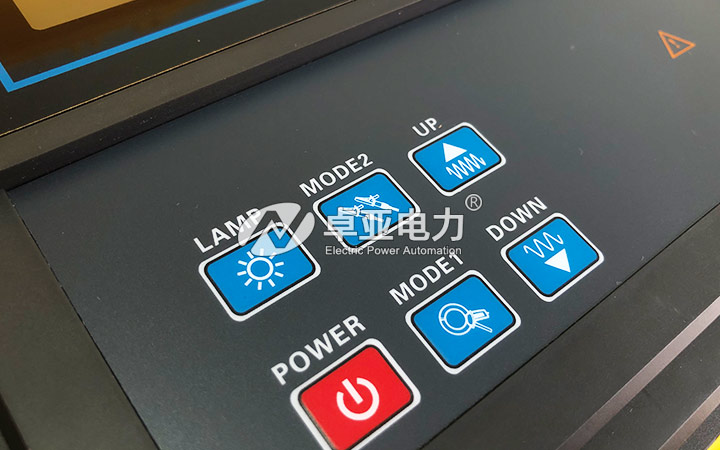

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，高壓帶電電纜識別儀主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。
發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。
停電識別時：電纜識別儀采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。 接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。高壓帶電電纜識別儀同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。
柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。
主要功能
一、電纜識別儀使用方法
