CT參數分析儀

YCT-H

CT參數分析儀,武漢卓亞電力自動化有限責任公司是CT參數分析儀廠家,CT參數分析儀可以獲得電流電壓互感器的勵磁特性、勵磁參數、匝比、匝比誤差、極性線圈電阻等多種試驗參數,是保護類互感器校驗的專業儀器,CT參數分析儀又稱電流互感器參數分析儀、CT參數分析儀及互感器分析儀 ……

產品咨詢與技術支持:
24小時銷售熱線:
CT參數分析儀

卓亞電力承諾:網站所售本產品滿足電力標準JB-T5356-2002、JJF1021-2007,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!

產品簡介—— Product Description

YCT-H CT參數分析儀是按照武漢卓亞電力研發中心參照IEC60044-1/GB1208, IEC60044-2/GB1207,IEC60044-6/GB16847和IEEE C57.13國內外的技術標準而研發生產的 CT參數分析儀,也稱為互感器綜合測試儀和CT分析儀, CT參數分析儀可以獲得電流電壓互感器的勵磁特性,勵磁參數,匝比,匝比誤差,極性線圈電阻等多種試驗參數,CT參數分析儀可測被測電流互感器的拐點電壓可以達到8.4KV,CT參數分析儀裝進行互感器的比差與角差校驗,精度高達0.05%,可對CT暫態特性測試與分析,并分析CT的暫態特性對繼電保護裝置的影響,YCT-H CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗,PT匝數比檢測,PT極性校驗,PT二次繞組電阻測量,PT二次負荷測量,是保護類別互感器校驗的好裝備。

技術參數—— Parameters

以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062

型號 YCT-H
名稱 CT參數分析儀
標準依據 IEC60044-1,IEC60044-2,IEC60044-5 IEC60044-6,GB1207,GB1208
GB16847,GBT4703,C57.13
輸入電源電壓 AC220V±10%,50Hz/60Hz±10%
輸出電壓 0.1~125V(AC)
輸出電流 0.001~5A(RMS)
輸出功率 300VA
等效拐點電壓 45KV
電流測量 范圍:0~10A (自動量程0.1/0.4/2/10A) 誤差< ±0.1%+0.01%FS
電壓測量 范圍:0~200V (自動量程1/10/70/200V) 誤差< ±0.1%+0.01%FS
匝數比測量 范圍:1~30000,1~2000 誤差<0.1%
范圍:2000~30000 誤差<0.2%
相位測量 精度:±2min 分辨率:0.01min
二次繞組電阻測量范圍 范圍:0~8KΩ(自動量程2/20/80Ω/800Ω/8kΩ) 誤差< 0.2%RDG+0.02%FS,最大分辨率:0.1mΩ
溫度測量 -50~100度 誤差<3度
CT二次負荷測量 0~160ohm(2/20/80ohm/160ohm)
誤差0.2%RDG+0.02%FS 最大分辨率0.001ohm
PT二次負荷測量 0~80kohm(800ohm/8kohm/80kohm)
誤差0.2%RDG+0.02%FS 最大分辨率0.1ohm
匝數比測量 范圍:1~30000,1~2000 誤差<0.2%
范圍:2000~30000 誤差<0.5%
數據存儲組數 大于1000組
環境 溫度:-10℃~50℃ 濕度:≤90%
體積 485×356×183mm3 誤差<3度
重量 15Kg

產品功能—— Features

1、CT參數分析儀用于電流互感器的以下試驗:
   勵磁特性試驗試驗
   匝數比檢測試驗
   比差與角差校驗試驗
   極性校驗試驗
   二次繞組電阻測量試驗
   二次負荷測量試驗
   5%和10%誤差曲線測量試驗
   CT暫態特性測試與分析試驗
   CT銘牌自動推斷試驗
   拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感等CT參數的測量
2、CT參數分析儀還可用于電壓互感器的以下試驗:
   PT匝數比檢測試驗
   PT極性校驗試驗
   PT二次繞組電阻測量試驗
   PT二次負荷測量試驗
3、該CT參數分析儀裝置的應用場合主要有:
   CT銘牌的參數校驗試驗
   CT接入當前負荷時參數校驗試驗
   分析CT的暫態特性對繼電保護裝置的影響
   PT的銘牌參數校驗試驗
   PT二次負荷校驗試驗

產品細節—— Picture

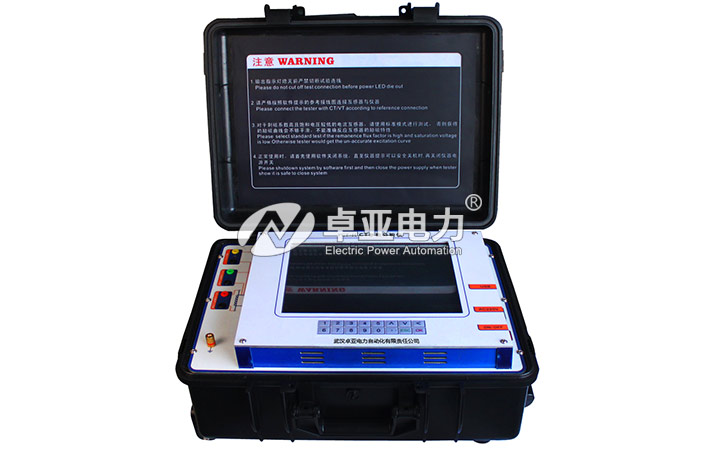

CT參數分析儀CT參數分析儀 - 正面 CT參數分析儀CT參數分析儀 - 側面 CT參數分析儀CT參數分析儀 - 側面 CT參數分析儀CT參數分析儀 - 側面

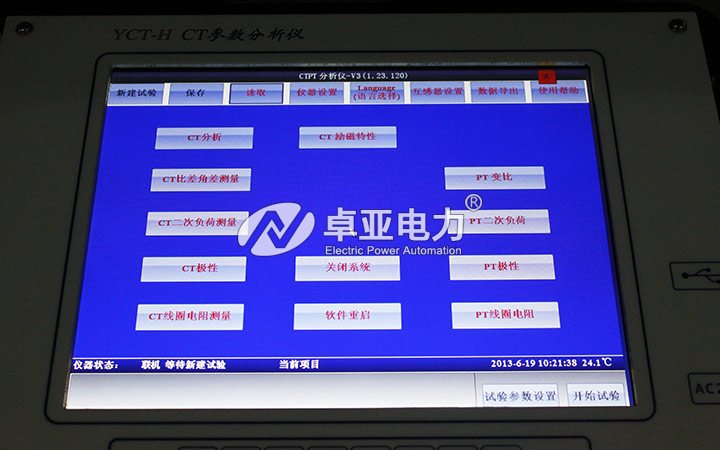

CT參數分析儀CT參數分析儀 - 側面 CT參數分析儀CT參數分析儀 - 機蓋說明 CT參數分析儀CT參數分析儀 - 屏幕菜單顯示 CT參數分析儀CT參數分析儀 - 系統啟動

標準配件—— Accessories

說明:標準配(附)件,僅供參考,具體附件以說明書為準。

CT參數分析儀附件配件圖
