0.1Hz超低頻高壓發生器
ZY-VLF
卓亞電力承諾：網站所售本產品滿足電力標準DL/T 849.4－2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
ZY-VLF（系列）0.1Hz超低頻高壓發生器應用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）超低頻耐壓試驗。
別名：0.1Hz超低頻高壓發生器、超低頻發生器、超低頻耐壓發生器、超低頻絕緣耐壓試驗裝置、超低頻耐壓試驗發生器
滿足標準：DL/T849.4-2004
輸出電壓：30kV、50kV、80kV、90kV（可定制）
輸出頻率：0.1Hz、0.05Hz、0.02Hz
根據 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求設計的0.1Hz超低頻高壓發生器主要用于絕緣等值電容較大的電氣設備（例如： 電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗。電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。新一代超低頻高壓發生器采用新技術，配制7寸全彩觸模屏、最新ARM7單片機、高速AD采集電路，并配有后臺管理軟件。同時0.1Hz超低頻高壓發生器具有輸出電壓高、帶載能力強等諸多優點。它克服了國內同類產品的諸多缺點。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | ZY-VLF-N |
| 名稱 | 0.1Hz超低頻高壓發生器 |
| 功能 | 應用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）超低頻耐壓試驗 |
| 電壓等級 | 可定制：30kV、50kV、80kV、90kV |
| 試品電流 | 計算公式：Ｉ＝2πfCU |
| 重要提醒 | 試品電容量不得超過儀器的額定電容量。電容量過小，影響輸出波形。小于0.05μF，將不能正常輸出，此時可并聯電容器輔助輸出。 |
| 型號 | 電壓（峰值） | 帶載能力 | 保險管 | 結構 | 重量 |
| ZY-VLF-30kV | 30kV | 0.1Hz，≤1.1μF 0.05Hz，≤2.2μF 0.02Hz，≤5.5μF |
10A | 控制器 + 升壓器 | 4kg + 20kg |
| ZY-VLF-50kV | 50kV | 0.1Hz，≤1.1μF 0.05Hz，≤2.2μF 0.02Hz，≤5.5μF |
15A | 控制器 + 升壓器 + 電容器 | 4kg + 40kg + 3kg |
| ZY-VLF-80kV | 80kV | 0.1Hz，≤1.1μF 0.05Hz，≤2.2μF 0.02Hz，≤5.5μF |
15A | 控制器 + 升壓器 + 電容器 | 4kg + 50kg + 3kg |
| ZY-VLF-90kV | 90kV | 0.1Hz，≤1.1μF 0.05Hz，≤2.2μF 0.02Hz，≤5.5μF |
15A | 控制器 + 升壓器 + 電容器 | 4kg + 50kg + 3kg |
| 參考標準 | DL/T849.4-2004 |
| 輸出電壓 | 見上表 |
| 輸出頻率 | 0.1Hz、0.05Hz、0.02Hz |
| 帶載能力 | 0.1Hz ≤ 1.1μF，0.05Hz ≤ 2.2μF，0.02Hz ≤ 5.5μF |
| 精度 | 3% |
| 峰值誤差 | ≤ 3％ |
| 電壓波形失真度 | ≤5％ |
| 操作控制 | 微電腦控制，升壓、降壓、測量、保護等測試過程全自動化 |
| 顯示方式 | 全彩 7 寸觸模屏 |
| 保護功能 | 過壓保護、高低壓側過流保護 |
| 打印功能 | 高速微型打印機 |
| 使用環境 | 戶內外；溫度：-10℃～+40℃；濕度：≤85％RH |
| 供電電源 | 市電供電：AC 220V ± 5%，50Hz±10% |
| 發電機供電：使用發電機供電，發電機輸出電壓、頻率穩定（一般要求功率大于3kW，50Hz，AC 220V±5%） |
產品功能—— Features

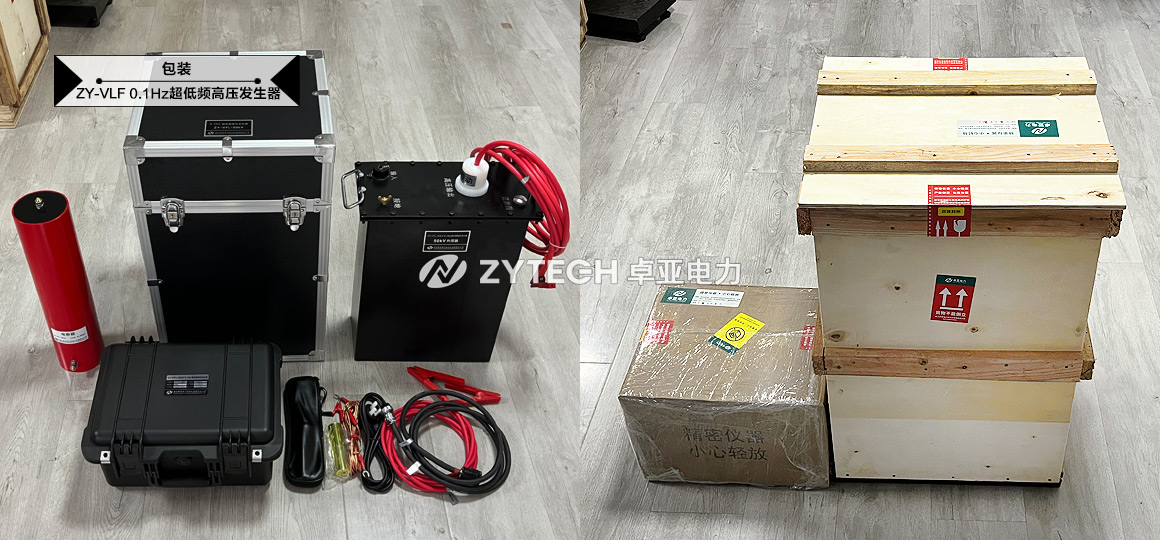

圖片展示—— Photo
試驗技術
相關產品
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備ZY-VLF型0.1Hz超低頻高壓發生器說明書中詳細介紹了0.1Hz超低頻高壓發生器的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
ZY-VLF 0.1Hz超低頻高壓發生器說明書
