高壓斷路器磨合與機械特性試驗裝置
YGK-TM
卓亞電力承諾：網站所售本產品滿足電力標準GB14082.1、GB15092.1及GB16915.1，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
高壓斷路器磨合與機械特性試驗裝置主要滿足各類型交直流（斷路器、負荷開關、永磁開關等斷路器）的磨合壽命試驗與機械特性試驗的需求。高壓斷路器磨合與機械特性試驗裝置適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等
別名：高壓斷路器磨合與機械特性試驗裝置、高壓斷路器磨合試驗裝置、高壓斷路器機械特性試驗裝置
武漢卓亞電力自動化有限責任公司生產制造的YGK-TM高壓斷路器磨合與機械特性試驗裝置主要滿足各類型交直流斷路器、負荷開關、永磁開關等斷路器的磨合壽命試驗及機械特性試驗的需求。 高壓斷路器磨合與機械特性試驗裝置是當前高壓開關（斷路器）生產廠家和電力物資驗收檢測單位對斷路器磨合壽命檢測的重要工具。高壓斷路器磨合與機械特性試驗裝置采用工控機全自動試驗，可以按預設參數進行單分、單合、合分、分合、分合分等重合閘壽命磨合試驗，通過計算機軟件進行參數設定自動試驗，使得工作效率和可靠性得到極大提升。
型號： YGK-TM
控制： 高性能工控機全自動控制。
功能： 滿足單臺各類型交直流（AC 0～250V，DC 0～270V）開關的壽命磨合試驗與機械特性試驗。
工位： 工位數量，單工位。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YGK-TM |
| 名稱 | 高壓斷路器磨合與機械特性試驗裝置 |
| 功能 | 單工位、交直流、高壓（斷路器）開關（機械特性試驗 + 壽命磨合試驗）一體裝置 |
| 控制系統 | 高性能工控機 |
| 軟件系統 | 定制版專用系統 |
| 系統功能 | 支持開關磨合試驗、支持開關機械特性試驗 |
| 數據管理 | 本機存儲1000組數據，可U盤導出，自動生成報告 |
| 聯機與通訊 | RS232，定制聯機功能 |
| 性能特點 | 滿足：時間、重合閘、彈跳、速度、行程、電流波形、高低壓動作電壓 |
| 輸出電源 | 【直流】DC 0～270V 數字可調 / 瞬時30A、分辨率：1V、誤差：≤1％rdg±1V |
| 【交流】AC 0～250V 手動調節 / 12A、分辨率：1V、誤差：≤1％rdg±1V | |
| 線圈電流 | 量程：40.00A 、分辨率 0.01A |
| 時間 | 量程： 0-64000.0ms、分辨率：0.1ms、誤差： ≤0.1％rdg±0.1ms |
| 速度 | 量程： 0-20.00m/s、分辨率：0.01m/s 、誤差： ≤1％rdg±0.01m/s |
| 行程 | 量程： 0-1000.0 mm |
| 使用環境 | 輸入電源：220V±10%、50Hz±10% | 大氣壓力：86～106kPa |
| 溫度： -20～45℃ | 濕度：≤80%RH | |
| 安全性能 | 絕緣電阻：＞2.0MΩ | |
| 介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。 | ||
| 尺寸重量 | 800mm(L)×600mm(W)×1600mm(H)、70kg | |
| 應用范圍 | 適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。 |
| 傳感器 | 加速度傳感器（選配）、旋轉測速傳感器、直線行程傳感器和觸點傳感器，三相速度、行程、開距、超程等參數顯示。 |
| 直流輸出 | 大功率直流輸出30A，LED數字表頭顯示直流電壓。 |
| 觸發方式 | 內觸發、外觸發、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求。 |
| 儲能電源輸出 | 提供啟動直流電流30A可調儲能電源，一次接線自動控制電機儲能。注意：儲能電機啟動電流為其額定電流的10倍以上。一般用于給35kV及以下的真空開關現場儲能為宜。 |
| 閉鎖解除電源 | 直接代替現場直流電源，解除開關閉鎖，方便完成開關試驗。 |
| 波形圖譜 | 大屏幕背光液晶顯示，開關動作一次，同一界面顯示所有數據及波形圖譜。 |
| 數據存儲 | 本機可存儲1000組數據。通過USB可以導出數據。 |
| 數據分析 | 數據分析功能能對斷路器機械特性的各項指標參數進行有效分析。 |
| 壽命磨合 | 斷路器隔離開關等開關設備磨合壽命測試功能。 |
產品功能—— Features

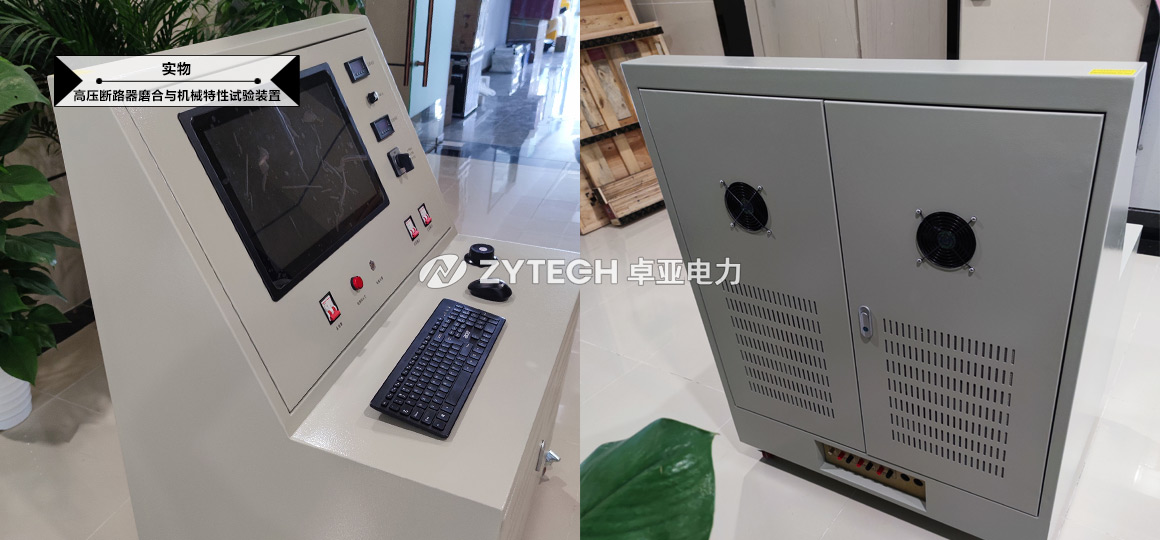

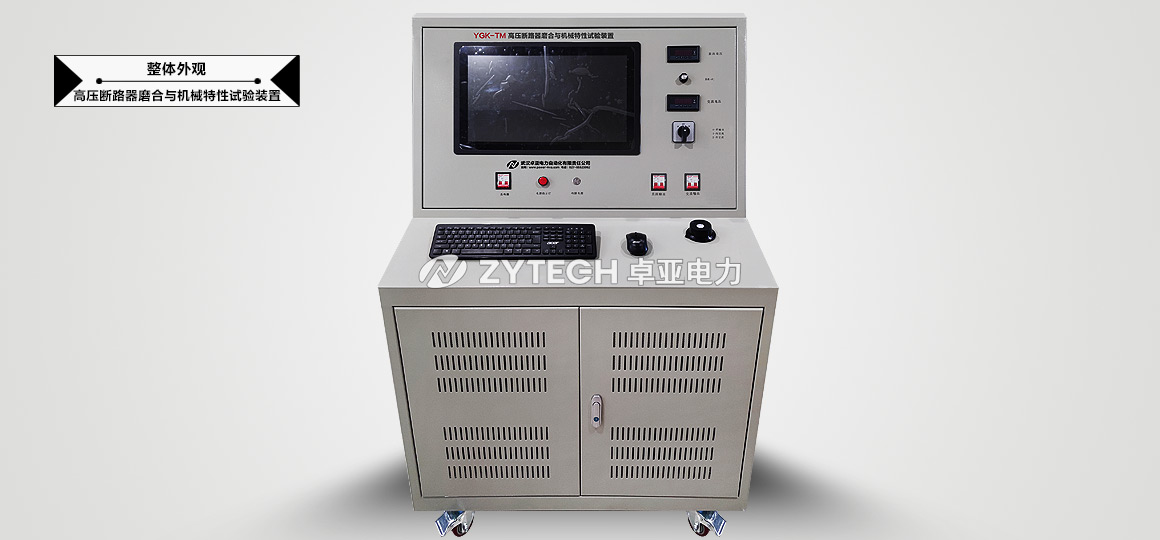

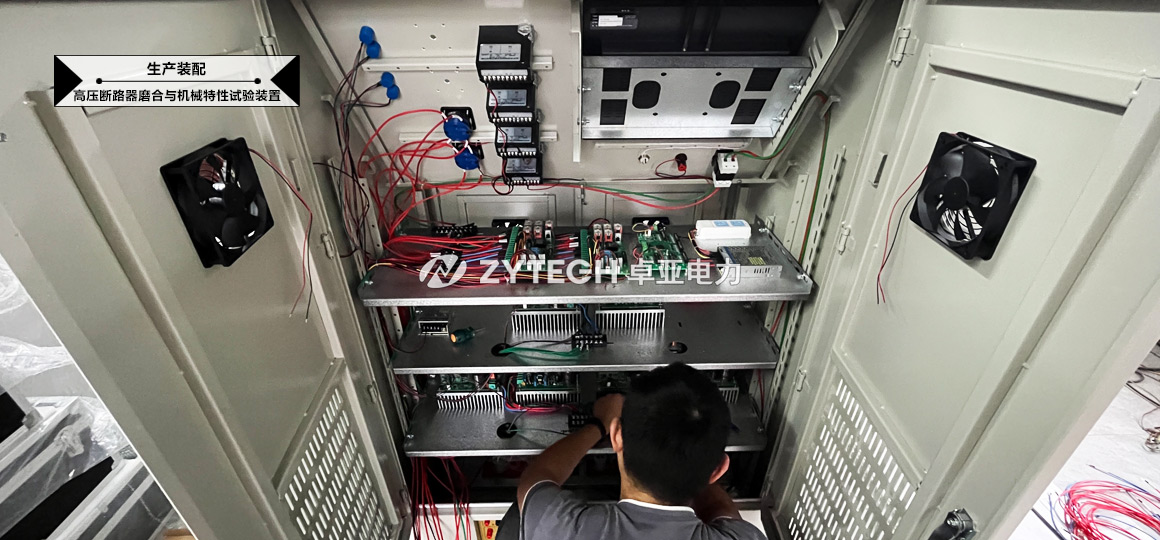

圖片展示—— Photo
試驗技術
相關產品
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備YGK-TM型高壓斷路器磨合與機械特性試驗裝置說明書中詳細介紹了高壓斷路器磨合與機械特性試驗裝置的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YGK-TM 高壓斷路器磨合與機械特性試驗裝置說明書
