10kV高壓絕緣電阻測試儀(可調電壓)
GM-X10KV
卓亞電力承諾:網站所售本產品滿足電力標準IEC61010-1,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!
產品簡介—— Product Description
GM-X10kV高壓絕緣電阻測試儀用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻測量。高壓絕緣電阻測試儀特別適用于試驗室進行絕緣試驗工作。GM-X10kV高壓絕緣電阻測試儀安全性能符合IEC61010-1標準規定。
別名:GM-X10kV高壓絕緣電阻測試儀、高壓絕緣電阻測試儀、可調電壓絕緣電阻測試儀
功能特點:
1、全隔離電源方案,低壓電路(電池供電、人機交互操作電路)與高壓電路(數控高壓電源、信號采樣電路)完全電氣隔離。
2、工業級7寸彩色液晶屏,分辨率1024×600,可視角度85°,亮度400cd/m2;防爆玻璃的電容觸摸屏。
3、具備帶彩色背光的單鍵飛梭功能 + 按鍵,給操作人員更好的操作體驗。
4、具備7個電壓量程:100V、250V、500V、1000V、2500V、5000V、10000V。自定義電壓模式50V~10000V連續可調,步進電壓10V。
5、最大輸出短路電流可調1mA-6mA。
6、具備測試完成后可對試品快速放電的功能。
7、具備試品擊穿保護功能及燃弧模式;可持續工作在擊穿燃弧模式,以便于定位絕緣薄弱點位置。
8、具備絕緣電阻IR、吸收比DAR、極化指數PI、介電放電率DD、步進電壓SV測試功能。
9、具備直流、交流電壓表功能,自動識別直流電壓和交流電壓信號,并可測量交流電壓信號頻率。
10、具備電纜長度測量功能。
11、具備可控硬件濾波器及軟件濾波器,抗干擾性能更優秀。
12、具備閑置自動關機及電池低電量自動關機功能。
13、具備U盤存儲功能,可批量將數據導出至U盤;且支持通過U盤升級主控固件和高壓電源固件功能。
14、具備RS232(可選RS485)通訊接口及藍牙通訊功能。
15、內置大容量鋰電池,并內置快速充電器;具有充電狀態與電量顯示功能。
技術參數—— Parameters
以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062
型號 | GM-X10kV |
名稱 | 高壓絕緣電阻測試儀 |
滿量程電阻值 | 電壓 | 電阻值 RFS |
100V | 200GΩ | |
250V | 500GΩ | |
500V | 1.00TΩ | |
1000V | 2.00TΩ | |
2500V | 5.00TΩ | |
5000 | 10.00TΩ | |
10000V | 20.00TΩ |
主要功能 | 絕緣電阻IR、吸收比DAR、極化指數PI、介電放電率DD、步進電壓SV測試 | |
固定測量電壓 | [7檔] 100V、250V、500V、1000V、2500V、5000V、10000V | |
可調電壓 | 50V~10000V最小步進電壓10V,使用單鍵飛梭控制時,步進電壓值隨飛梭轉速自動在10V、100V、200V之間切換,轉速高步進電壓值高。 | |
電壓輸出精度 | 0%~+10% | |
阻值測量范圍 | 0~20.0TΩ | |
測試時間 | 10秒~99分鐘 [可調] | |
短路電流 | 1mA~6mA [可調] 、精度:±5% | |
連續輸出功率 | 55W | |
電壓表 | 測量范圍: | AC / DC 10V~660V,±(2%+3個字) |
交流電壓頻率: | 25Hz~85Hz,分辨率0.1Hz,精度±0.2Hz | |
精度: | ±(2%+3個字) | |
電容量測量 | 測量范圍: | 10nF~25uF,測試電壓≥100V |
精度: | ±10%±5nF | |
電容試品放電速率 | 從10kV至50V,≤0.47s/uF | |
顯示屏 | 工業級7寸全彩液晶觸摸屏,分辨率:1024×600 | |
自動放電 | 測試完成后可對試品快速自動放電 | |
擊穿功能 | 可持續工作在擊穿燃弧模式,以便于定位絕緣薄弱點位置 | |
吸收比、極化指數測量 | 有(R600s / R30s 和 R600s / R15s) | |
電壓測量(直流、交流) | 有(AC / DC 10V~660V) | |
濾波功能 | 硬件濾波器及軟件濾波器 | |
存儲功能 | 本機或U盤導出 | |
數據接口 | RS232(可選RS485) | |
通訊功能 | 藍牙、GPS | |
內置電池 | 鋰電池:16.8V,4400mAH | |
內置充電器 | 16.8V/2.3A | |
電量顯示 | 有 | |
工作時間 | 10kV@100MΩ負載,約5小時 | |
尺寸重量 | 320mm×270mm×150mm, 3.9kg | |
使用環境 | 溫度:-10℃~50℃,濕度:<90%,不結露 |

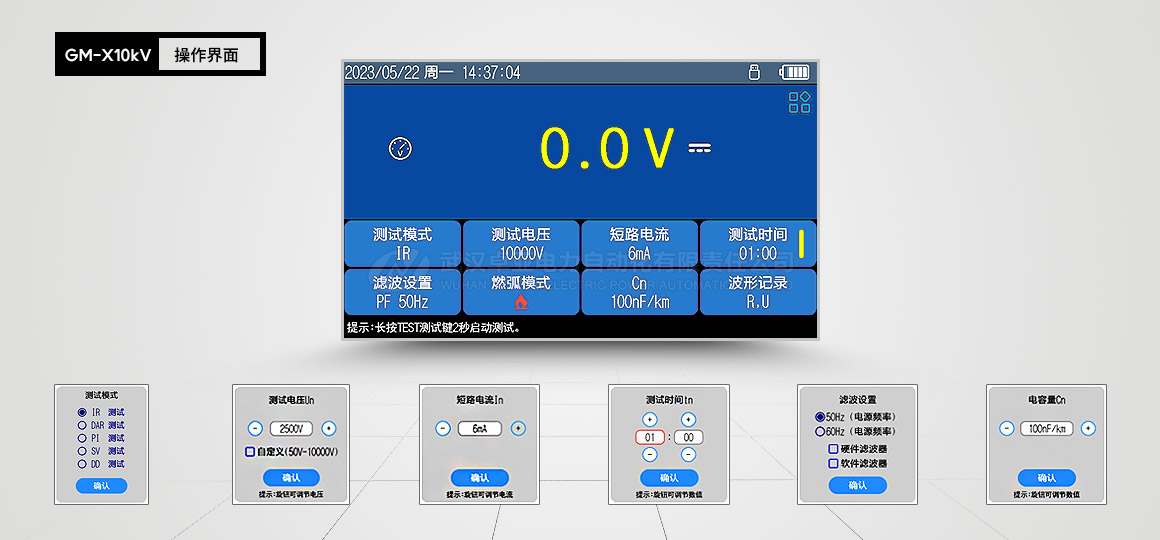

產品功能—— Features

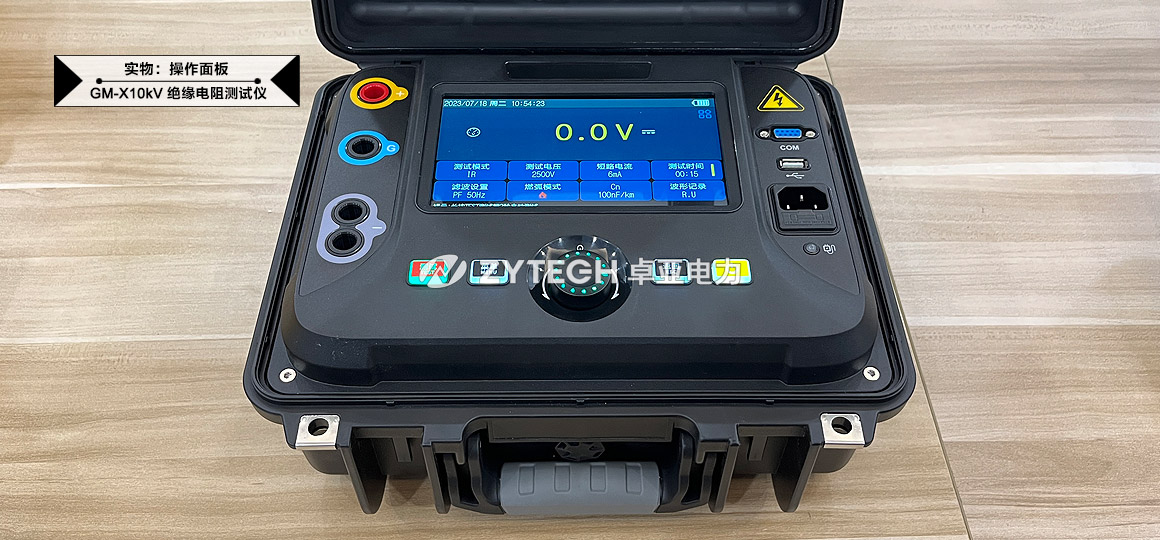

圖片展示—— Photo
試驗技術
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備GM-X10kV型10kV高壓絕緣電阻測試儀說明書中詳細介紹了10kV高壓絕緣電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式:PDF
GM-X10kV 10kV高壓絕緣電阻測試儀說明書
