超輕型高壓試驗變壓器(油浸式)
YDJ-X
卓亞電力承諾:網站所售本產品滿足電力標準JB/T9641-1999,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!
產品簡介—— Product Description
超輕型高壓試驗變壓器(油浸式)與調壓控制箱組成工頻耐壓試驗裝置。用于工頻高電壓下的交直流試驗,如需大容量的工頻耐壓試驗裝置需配制油浸式試驗變壓器。
英文:light test transformer
別名:超輕型試驗變壓器、超輕型高壓試驗變壓器、超輕型油浸式試驗變壓器、超輕型工頻試驗變壓器、
超輕型試驗變壓器采用絕緣油作為絕緣介質,體積小,重量輕,一般用于電力預防性試驗工程人員現場使用,同等技術參數下比干式試驗變壓器和充氣試驗變壓器輕10~20%,超輕型試驗變壓器具有結構緊湊、電氣性能穩定,容量足、體積小、重量輕等諸多特點。
超輕型試驗變壓器應用
• 10KV及以下電力電氣設備的耐壓檢測
• 10KV及以下電力變壓器的交流耐壓試驗
• 10KV及以下真空斷路器交流耐壓試驗
• 10KV及以下電力成套設備交流耐壓試驗
• 配備直流微安表可進行電纜直流耐壓試驗
• 配備脈沖電容可以作為電纜故障查找的高壓脈沖源
技術參數—— Parameters
以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062
型號 | YDJ-X (AT交流/ADT交直流) |
結構 | 試驗變壓器控制箱+油浸式試驗變壓器 |
絕緣介質 | 絕緣油25# |
優點 | 電氣性能穩定,容量足、體積小、重量輕 |
【YDJ-X系列】規格 | 容量(kVA) | 高壓電壓(kV) | 高壓電流(mA) | 低壓輸入 | 變比(高/儀) | 溫升℃(30分鐘) | |
電壓(V) | 電流(A) | ||||||
3kVA/30kV超輕型試驗變壓器 | 3kVA | 30kV | 100mA | 200 | 15 | 300 |
10 |
3kVA/50kV超輕型試驗變壓器 | 3kVA | 50kV | 60mA | 200 | 15 | 500 | 10 |
5kVA/50kV超輕型試驗變壓器 | 5kVA | 50kV | 100mA | 200 | 15 | 500 | 10 |
10kVA/50kV超輕型試驗變壓器 | 10kVA | 50kV | 200mA | 200 | 15 | 500 | 10 |
產品功能—— Features

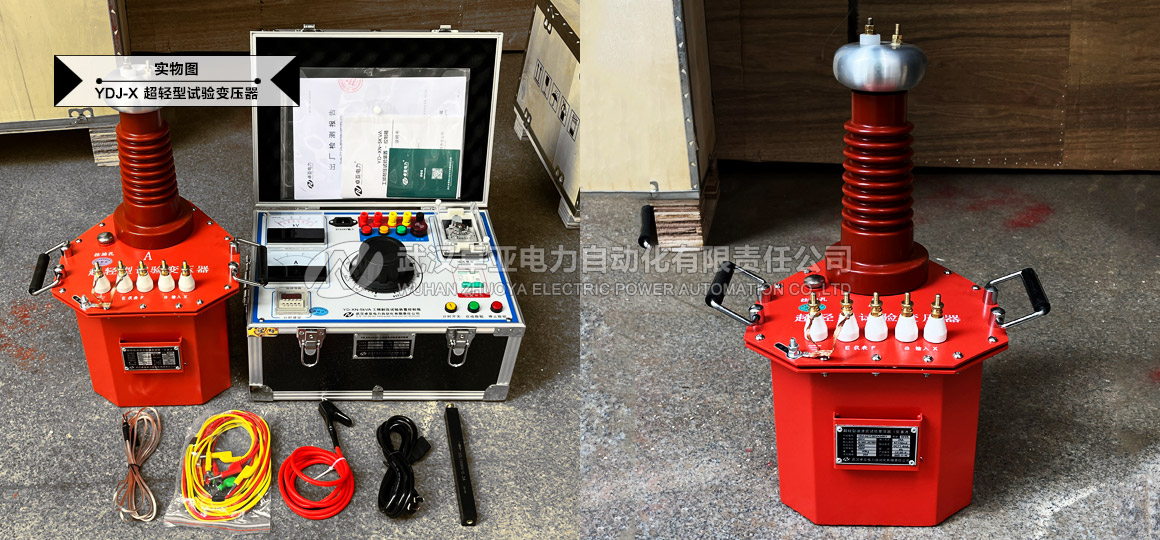

圖片展示—— Photo
試驗技術
相關產品
YDJ-X型超輕型高壓試驗變壓器說明書中詳細介紹了超輕型高壓試驗變壓器的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式:PDF
